DDS честотен генератор ”DIMAX” 0,1Hz-36MHz + честотомер до 160Mhz

Изработвам за 7-10 дни.

Форми на вълната:
синусуида, триъгълник, трион, обратен трион и правоъгълна.

Генерира от 0,1Hz до 36MHz..
Честотомер от 1Hz до 180MHz..

На дисплея се показват режим, честота и стъпка. В режимите PWM, Duty, Freq.meter се изобразява и условната форма на вълната, времето и процентът на запълване. В режимите DDS се показва статична картина на формата на вълната. Превключване на режимите се осъществява с натискане на енкодера и завъртане. Промяна на стъпката - с натискане на енкодера. Промяна на честота и коефициент на запълване се осъществяват със завъртане на енкодера. Всяко превключване (честота, режим, стъпка) се придружава от звуков сигнал със съответната тоналност.
За да се избегнат куп конектори е унифициран един ВХОД/ИЗХОД (BNC-стандартен, женски).

Изходяща амплитуда = 3,3V
Максимална входна амплитуда 4,5V

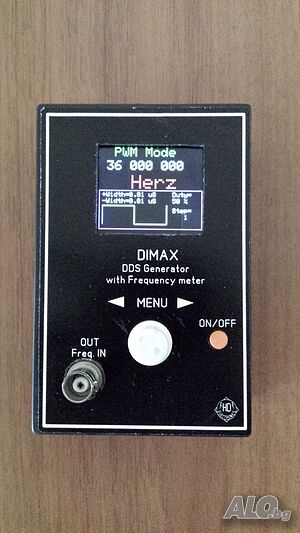

Режим PWM
От 0,1Hz до 36MHz
От 0,1Hz до 1KHz - минимална стъпка от 0,1 Hz.
От 1 Hz до 8 kHz минимална стъпка от 1 Hz, след което минималната стъпка се увеличава. За да се разбере мащаба - при 20 kHz стъпката вече е 6 Hz, при 50 kHz -35 Hz, при 100 kHz - 140 Hz при 500 kHz - стъпката е вече 3,5 kHz. При 1 MHz стъпка 14 kHz. Последните честоти от възможната скала, при която генераторът работи, са: 8MHz, 9MHz, 10.286MHz, 12MHz, 14.4MHz, 18MHz, 24MHz, 36MHz.
Стъпки: х0,1; х1; х10; х100; х1 000; х10 000.

Режим Duty
Променя се коефициента на запълване (за честоти в режим PWM).

Режим DDS
От 0,1Hz до 1MHz
Могат да бъдат избрани следните форми на вълната: синусуида, триъгълник, трион, обратен трион и правоъгълна.
От 0,1Hz до 1KHz - минимална стъпка от 0,1 Hz.
От 1KHz до 1MHz - минимална стъпка от 1 Hz.
Стъпки: х0,1; х1; х10; х100; х1 000

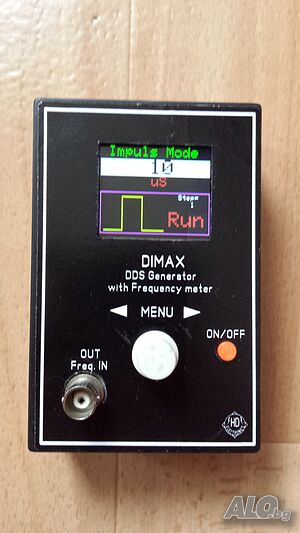

Режим Impuls.
Генерира се единичен импулс. Има избор от три диапазона: Takt; mS; uS.
Бутонът на енкодера превключва регулируемия параметър (стойност, обхват, стъпка, старт), който е подчертан в бяло. Избраният параметър се управлява със завъртане на енкодера. Когато изберете ”Run”, завъртането на енкодера причинява единичен импулс с избраната дължина. За какво може да бъде полезен този режим?
Да проверите вашия осцилоскоп, доколко добре може да борави с единични импулси и какъв минимален импулс може да улови.

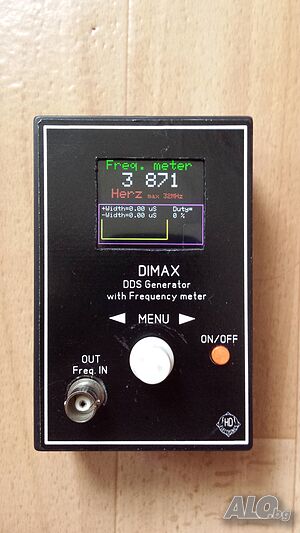

Режим Frequency meter
Диапазони на измерване:
1. 32MHz;
По-малко от един херц ще покаже 0. Повече от 32MHz ще показва неверни стойности.
2. 190MHz
Този режим е за измерване на честоти над 32MHz.
Превключване на режимите - чрез натискане на енкодера.

Вградена Li-Ion батерия.
Вход Micro USB за зареждане на батерията.

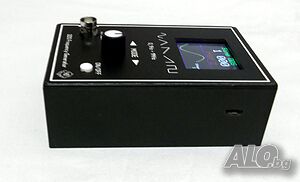

Размери - 110х72х45мм
Тегло - 170гр.
