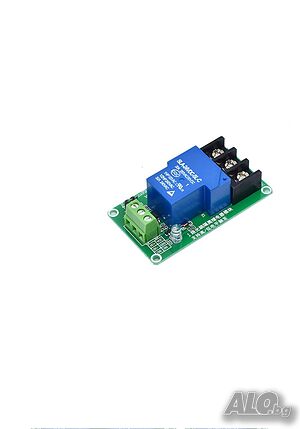

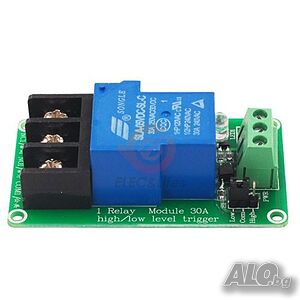

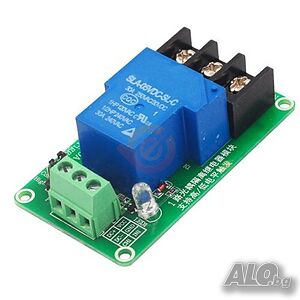

Едноканален 30 A релеен модул с изолация на оптрона

1 канален релеен модул с изолация на оптрона 30A, поддържа високо и ниско 12V

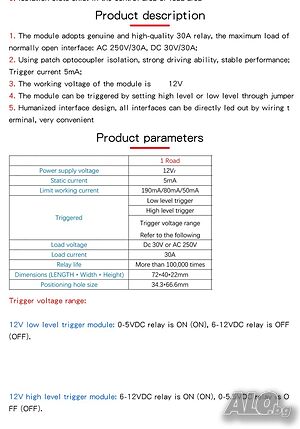

Параметри на продукта
Ток на покой: 5mA
Максимален ток: 80mA
Стартов ток: 2-4mA
Версия на релето: 12V Може да управлява 250V AC, 10A AC и 30V DC 30A DC натоварване
Описание на модула
1. Модулът използва реално висококачествено 30A реле, максимално натоварване на нормално отворен интерфейс: AC 250V / 30A, DC 30V / 30A;
2. Приемане на SMD оптронна изолация, стабилна производителност; Тригерен ток 5mA;
3. Работното напрежение на модула се предлага в 12V,
4. Модулът може да се задейства от джъмпери, за да се настрои високо или ниско
5. Дизайнът на интерфейса е хуманен, всички интерфейси могат да бъдат директно свързани през клемния блок, което е много удобно

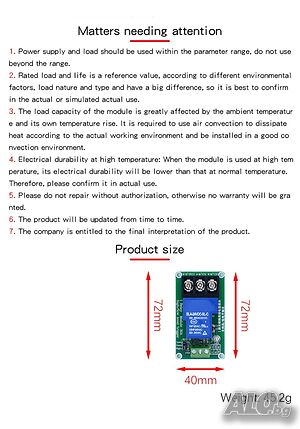

6. Размер на модула: 72 мм * 40 мм * 24 мм (дължина * ширина * височина) размер на модула
7. Нето тегло на продукта: 46гр;   (включително рамката на модула) Описание на интерфейса:
1.DC +: DC захранващ модул, анод (тригерен терминал, анод за напрежение)
2.DC-: отрицателен електрод на модулното захранване с постоянен ток (отрицателен електрод на клемата за задействане на напрежението)
3.V: напрежението на задействане по подразбиране на сигнала на тригерния терминал е същото като захранването)
4. Избор на режим на задействане високо/ниско, както е показано на фигурата, когато джъмпера е свързан към L-терминала, в терминала е пусъкът на ниско ниво, а когато е свързан към H-терминал, това е високо- тригер за ниво
5. Нормално затворена клема (NC): нормално затворена релейна клема
6. Обща клема (COM): обща клема на релето
7. Нормално отворена клема (NO): нормално отворена релейна клема
