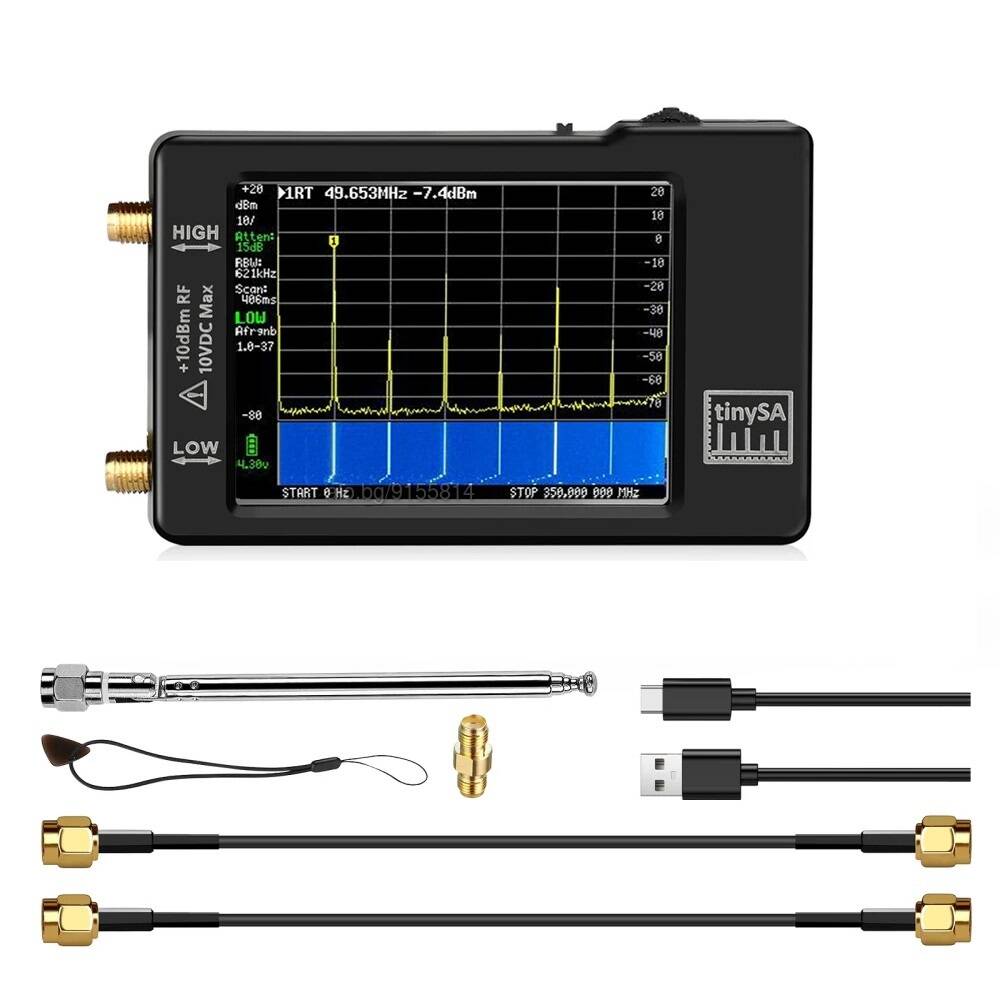

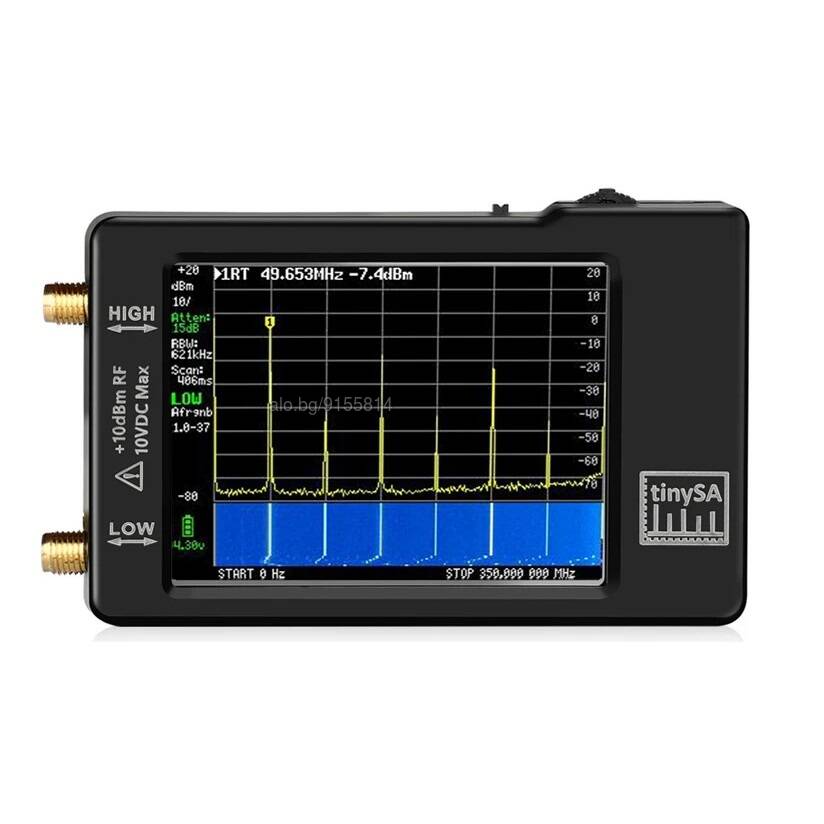

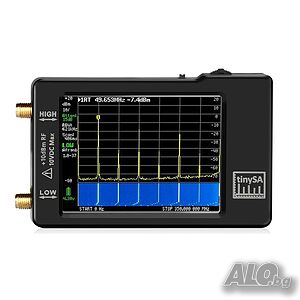

Преносим спектрален анализатор, 2.8-инчов сензорен екран, обхват 100kHz до 960MHz MF/HF/VHF UHF вход
Спектрален анализатор с два входа: висококачествен MF/HF/VHF вход за 0.1MHZ-350MHz, UHF вход с по-ниско качество за 240MHz-960MHz
Вграден генератор на сигнали за калибриране, който се използва за самодиагностика и калибриране при нисък вход.
Лентови филтри с превключваема разделителна способност за двата диапазона между 2,6 kHz и 640 kHz. Цветен дисплей, показващ 290 точки за сканиране, покриващи пълния нисък или високочестотен диапазон.

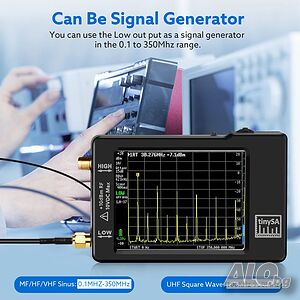

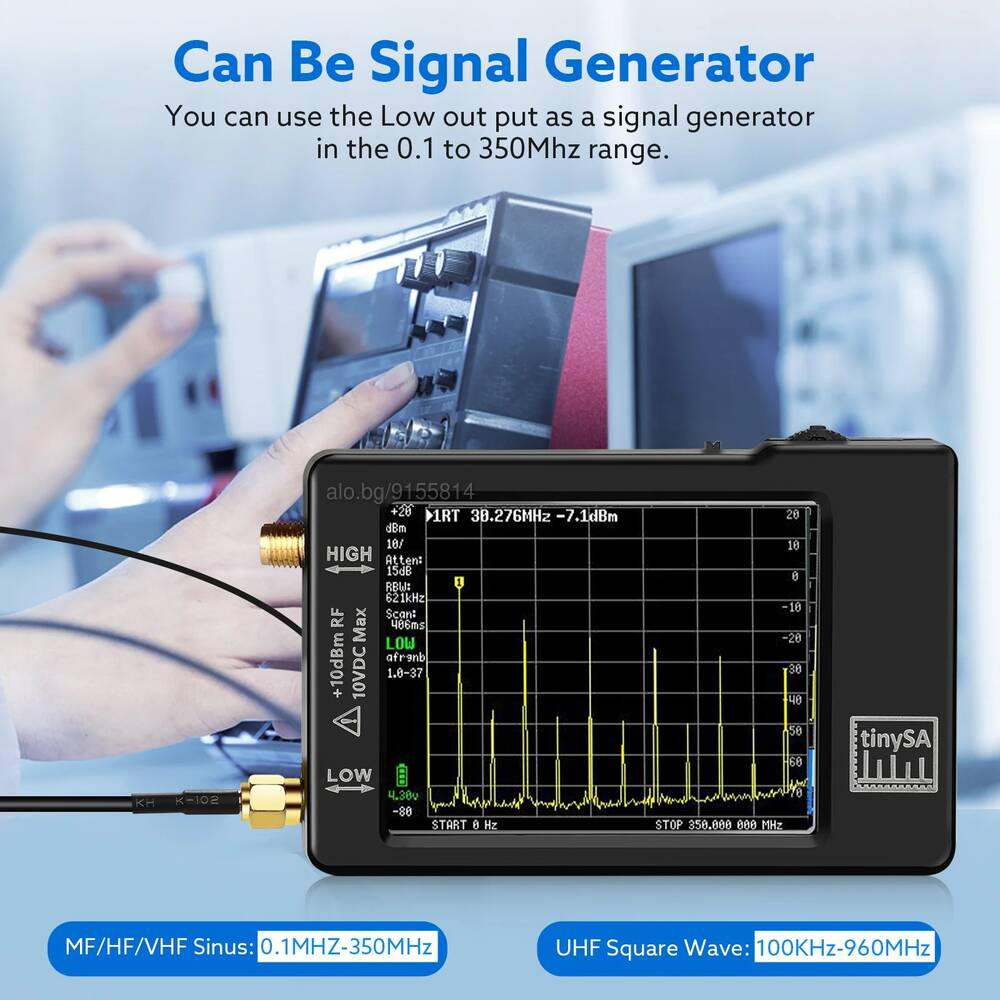

Когато не се използва като спектрален анализатор, може да се използва като генератор на сигнали, MF/HF/VHF синусовиден изход между 0,1MHZ-350MHz, UHF правоъгълен изходен сигнал между 240MHz-960MHz.
Свързане към компютър чрез USB, той се превръща в контролиран от компютър спектрален анализатор. Вградена акумулаторна батерия, позволяваща до 2 часа непрекъсната употреба.
Характеристики:
Спектрален анализатор предназначен основно за диапазон 0,1MHz до 350MHz
Входен стъпков атенюатор от 0dB до 31dB за MF/HF/VHF входа.
Генератор на сигнали, MF/HF/VHF синусовиден изход между 0,1MHZ-350MHz, UHF правоъгълен изходен сигнал между 240MHz-960MHz.

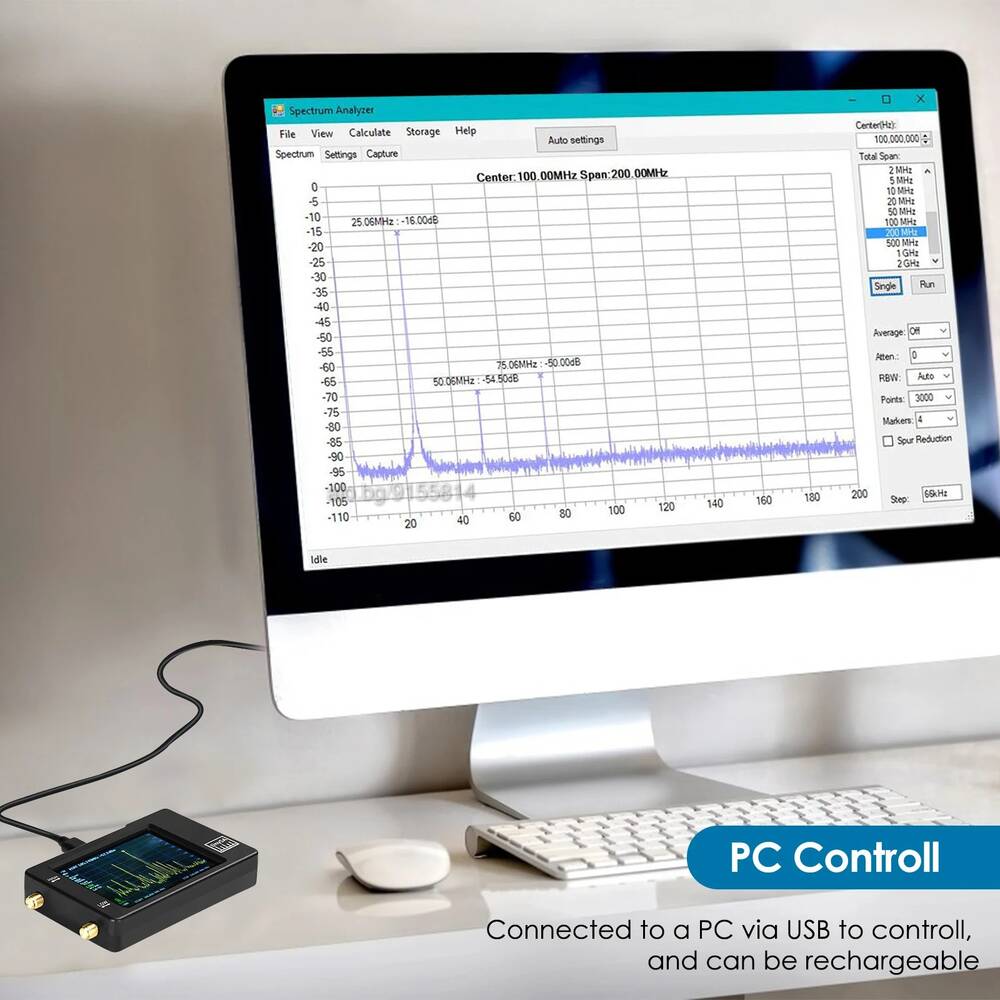

PC контрол
USB интерфейсът реализира протокол Serial over USB (CDC) и има голям набор от команди, които могат да бъдат извикани през серийния интерфейс. Тези команди могат да се използват за извършване на измервания или актуализиране на вътрешни настройки. Драйверът за Windows ще се инсталира автоматично след свързване към компютър с Windows. Драйверът за Linux е вграден в ядрото
Сравнете с по-скъпите спектрални анализатори, този модел има някои ограничения за които желаем да Ви запознаем:
1) Вътрешният фазов шум задава ясна долна граница за измерване на фазовия шум
2) Минималната честотна лента на разделителната способност от 2,4 kHz прави невъзможно виждането на повече спектрални детайли
3) Високият вход (240MHZ до 960MHZ) има много ограничено потискане на изображението и само едно ниво на допълнителен вграден атенюатор което затруднява тълкуването на сложни сигнали.
4) Допълнителният входен атенюатор с висок вход е зависим от честотата и варира между 25db и 40db.
5) При честотни ленти с по-ниска разделителна способност (под 30kHz) времето за измерване на точка започва да се увеличава поради прилагането на филтър за разделителна способност. Внимателното използване на режима на метене FAST може да намали този път увеличение.
6) Ограниченията на производителността на екрана и филтрите може да доведат до видими определени изображения и изпъкналости, но някои функции като потискане на изпъкналостта и превключване към по-долу. IF може да помогне за откриване и/или намаляване на тези шипове и изображения
7) Под 0,1MHz чувствителността започва да намалява.
8) Под 1MHz се препоръчва да деактивирате AGC и евентуално да активирате LNA, за да получите най-доброто измерване
