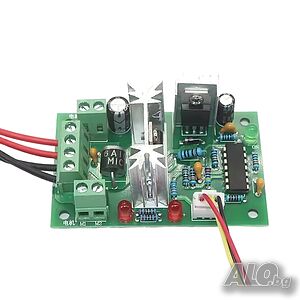

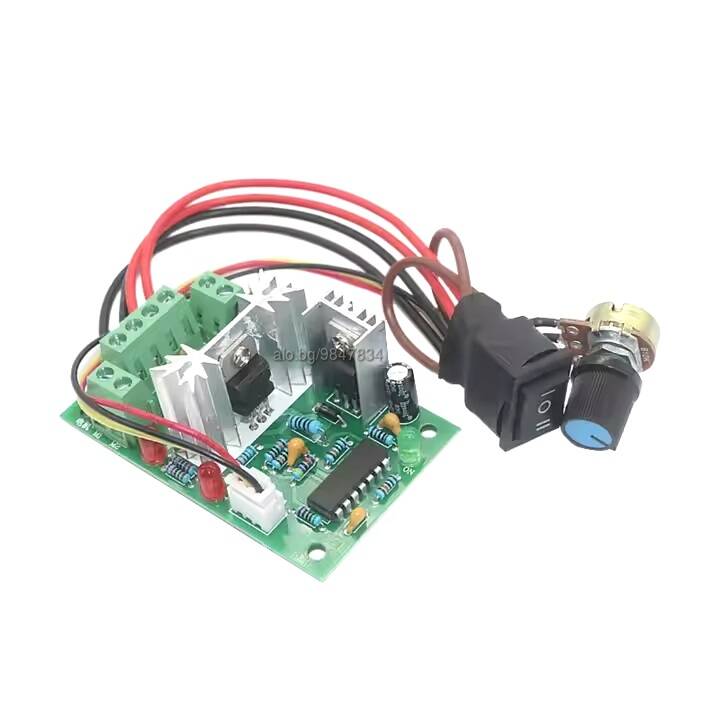

PWM контролер CA-4120 10V 24V 30V 4A 120W за управление мотор светлини

CCM2 10-30V DC регулатор на скоростта на двигателя Реверсивен превключвател 120W PWM регулируем регулатор на скоростта на двигателя

Характеристики:

* Използване на PWM технология за контрол на скоростта, с висока ефективност на преобразуване, широк диапазон на скоростта и стабилна производителност.

* Приемане на внесени полупроводникови чипове и тествано напрежение, ток, функция и т.н. Така че веригата е стабилна и

надежден.

* Защита от късо съединение при претоварване и ток не повече от 30 секунди.

* Потенциометърът се използва за ускоряване на положителния и отрицателния превключвател за напред, назад и спиране.

Спецификации:

* Стойността на съпротивлението на резистор: B10K

* Дължина на кабела: прибл. 20 см

* отвор за монтаж на резистор: 8 мм

* Напрежение: DC 10V-30V (широк диапазон)

* Работно напрежение: 12v*3A=36W/24V*3A=72W Максимално до 120W

* Номинален ток: 3A (максимален непрекъснат изходен ток)

* Максимален ток: 4А

* Диапазон на модулация: 5% -95%

* ШИМ честота: 500HZ

* Размер на модула: прибл.74*47*28 мм/2,91*1,85*1,10’’

* Тегло: прибл. 66g

Забележка:

* Входът за управление на скоростта на DC мотор е DC, не може директно да се свърже AC ток (като 220V AC), в противен случай ще изгори.

* Положителните и отрицателните полюси на DC захранването не могат да бъдат обърнати, в противен случай регулаторът ще се повреди.

* Моторът може да бъде разделен на положителен и отрицателен, когато посоката на работа и очакванията са несъвместими, можете да промените посоката на подравняването.

* Копчето на потенциометъра може да променя изходния работен цикъл на регулатора, като по този начин променя скоростта на двигателя.
