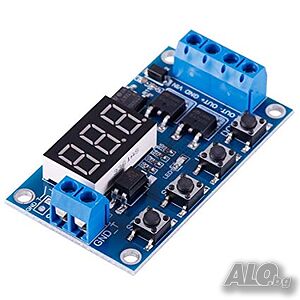

Реле за време 5V - 24V циклично
Това реле за време е лесно за използване, има много функции и е много полезен продукт.
След като модулът бъде изключен, всички настройки на параметрите се запазват.
Характеристики и приложения на модула:
Използва се за да се постигне бързо включване и изключване на веригата. Може да зададете неограничен брой превключвания.
Процесът на работа не създава шум, няма искра, няма електромагнитни смущения.
В сравнение с електромагнитните релейни продукти е с по-дълъг живот.
Двойно-MOS успоредно задвижване, по-ниско съпротивление, силна мощност. При стайна температура работен ток е до 15 А, мощност до 400W.
Може да се използва за управление на електродвигатели, осветление, светодиоди, DC мотори, микро помпи, електромагнитни клапани и много други уреди. Много удобен продукт.
Акценти:
Широко напрежение вход (5 ~ 30V), може да се използва с най различни устройства.
Интерфейсът е ясен и прост, мощен, лесен за разбиране, отговаря на почти всички ваши нужди.
Има функция за аварийно спиране (бутон ”STOP”), а със защитата срещу обратен полюс и обратната полярност продукта няма да изгори.
Можете да зададете различни OP, CL, LOP параметри, които са независими един от друг и автоматично се запазват.
Параметри на продукта:
1: Работно напрежение: 5 - 30V.
2: Източник на задействане: Active-high (3.0V-24V), имат изолация на оптрони, може да подобри способността за блокиране на системата.
3: Изходна мощност: DC 5V - 30V, при стайна температура, постоянен ток 15А, мощност 400W! Подобрете условията на разсейване на топлината и ще постигнете максимален ток до 30А.
4: Проверяващ ток: 20mA; Работен ток: 50mA
5: Работна температура: -40-85 ℃; Размер: 6.0 * 3.4 * 1.2 сантиметра.
6: С изолация на оптронния съединител, подобрена способност против заглушаване.
Обърнете внимание:
Модулът е активен изход, изходното напрежение е равно на входното напрежение.
”DC +” и ”товар +” Това е вътрешна къса верига на полюсите, но полюсите ”DC” и ”товар” по време на работа не могат да бъдат съкратени, в противен случай товарът не може да се управлява и изключва, което е еквивалентно натоварване, носи електроенергия.
Диапазон на времето:
0.1 секунди (min) до 999 минути (максимум) Непрекъснато регулируем.

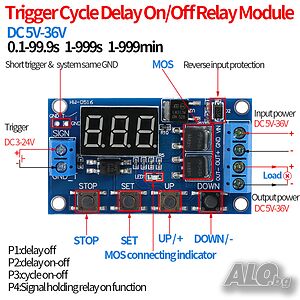

Режим на работа:
Параметри - ”OP” време включване, ”CL” време изключване, ”LOP” брой цикли (1-999 пъти, ”---” представлява безкраен цикъл).
Тези параметри са независими един от друг, но всеки от тях влияе на всички програми. Например ако в програма P1.1 OP-време е зададено на 5 секунди в програма P1.2 OP-време също ще е 5 секунди.
Програми:
P1.1: След сигнал Trigger релето се задейства и изключва след време OP. Без цикли.
P1.2: След сигнал Trigger релето се задейства и изключва след време OP. Ако бъде подаден отново сигнал Trigger преди да изтече времето OP релето се нулира и отново започва да тече време OP. Без цикли.
P1.3: След сигнал Trigger релето се задейства и изключва след време OP. Ако бъде подаден отново сигнал Trigger преди да изтече времето OP релето изключва преди да изтече времето OP. Без цикли.
P-2: След сигнала Trigger започва да тече време CL (релето е изключено), релето включва след изтичане на време CL. След времето OP релето изключва. Програма за изключване и включване. Без цикли.
P3.1: След сигнала Trigger релето включва OP време, релето се изключва от CL времето. В тази програма може да зададете брой цикли (LOP). Циклична програма.
P3.2: След захранване без задействащ сигнал Trigger релето включва OP време, релето изключва след CL време. Могат да бъдат зададени цикли (LOP). Циклична програма.
P-4: Програма за задържане на сигнала. Ако има задействан сигнал Trigger, релето остава включено. Когато сигналът изчезне релето изключва след времето OP. Без цикли.
Настройка на времето:
С кратко натискане на STOP бутон, когато задавате времето на някой от параметрите”OP” ”CL” местите десетичната запетая.
XXX Бита за десетична запетая, диапазон на времето: от 1 секунда до 999 секунди.
XX.X Времеви обхват: от 0,1 секунди до 99,9 секунди.
X.X.X Времеви диапазон: от 1 минута до 999 минути.
Например, искате да настроите OP е 3,2 секунди. Преместете десетичната точка на десет, цифров дисплей 03.2.
Ако искате само режим OP време (като програми P1.1, P1.2, P1.3) натиснете бутона SET. Ще се покаже само OP и съответното време.
Ако програмата има OP, CL, LOP (като програми P3.1, P3.2) натиснете бутона SET и ще се покаже съответното време, OP време, CL време, LOP и съответното число (брой цикли).
В зададения режим основните параметри на интерфейса с кратко натискане на бутона SET лесно може да се види зададения текущ режим, много удобно!
Настройки на параметрите:
Първо решете с коя програма искате да работи релето.
Режимът на работа на релето в основния интерфейс (когато модулът е включен, мига текущия работен режим (P1.1 режим по подразбиране), след това въведете основния интерфейс). Натиснете дълго бутона SET за 2 секунди за да влезете в екрана за избор на режим. Чрез натискане на бутони НАГОРЕ, НАДОЛУ изберете програмата която искате (P1.1 ~ P-4).
След като изберете програмата (например P3.2) натиснете кратко бутона SET, за да зададете подходящите параметри. Параметърът, който трябва да се зададе мига (OP, CL, LOP), чрез натискане на бутоните НАГОРЕ, НАДОЛУ задавате стойността (задръжте бутона натиснат за бързо увеличение или намаляване).
С кратко натискане на бутона STOP изберете позицията на десетичната запетая. Натиснете кратко sET бутон, за да зададете следващия параметър на текущата програма (процесът по-горе).
След като настроите параметрите на избраната програма, натиснете бутона SET за 2 секунди, зададеният режим ще мига и след това се връщате към основния екран.
Избор на режим: Дълго натиснете SET, за да влезете, след като настройката е завършена, натиснете клавиша SET, за да излезете и да се върнете към основния интерфейс!
STOP ключови функции:
Режим за активиране на релето:
ON: Реле позволява проводимост.
OF: Релето забранява проводимост винаги е затворено.
В основния интерфейс натиснете кратко бутона STOP, за да превключите между ON и OFF, тока, в който състоянието ще мига, и след това да се върнете към основния екран. (Тази функция е функция за аварийно спиране, релето е затворено).
Спящ режим:
CP Sleep режим: пет минути без никаква операция, цифровият дисплей автоматично се изключва (зададената програма работи).
Od нормален режим: цифров дисплей винаги е включен.
Натиснете бутона STOP за две секунди и го освободете за да превключите CP и Od състояние. Текущото състояние мига и след това се върнете към главния екран.
В основния интерфейс (дисплей 000) Натиснете кратко бутона SET, ще се покаже OP (CL, LOP) и съответното време XXX. (Това е само за проверка на зададените параметри).
