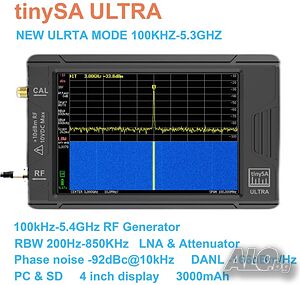

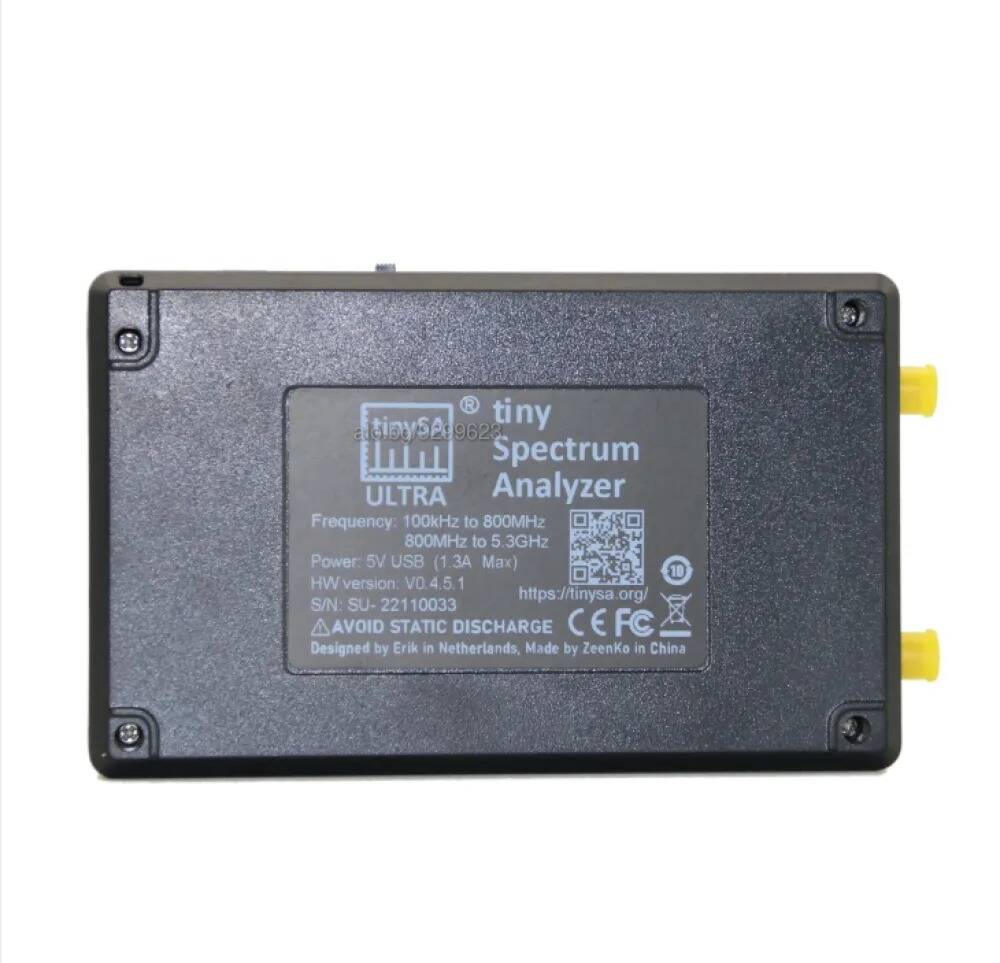

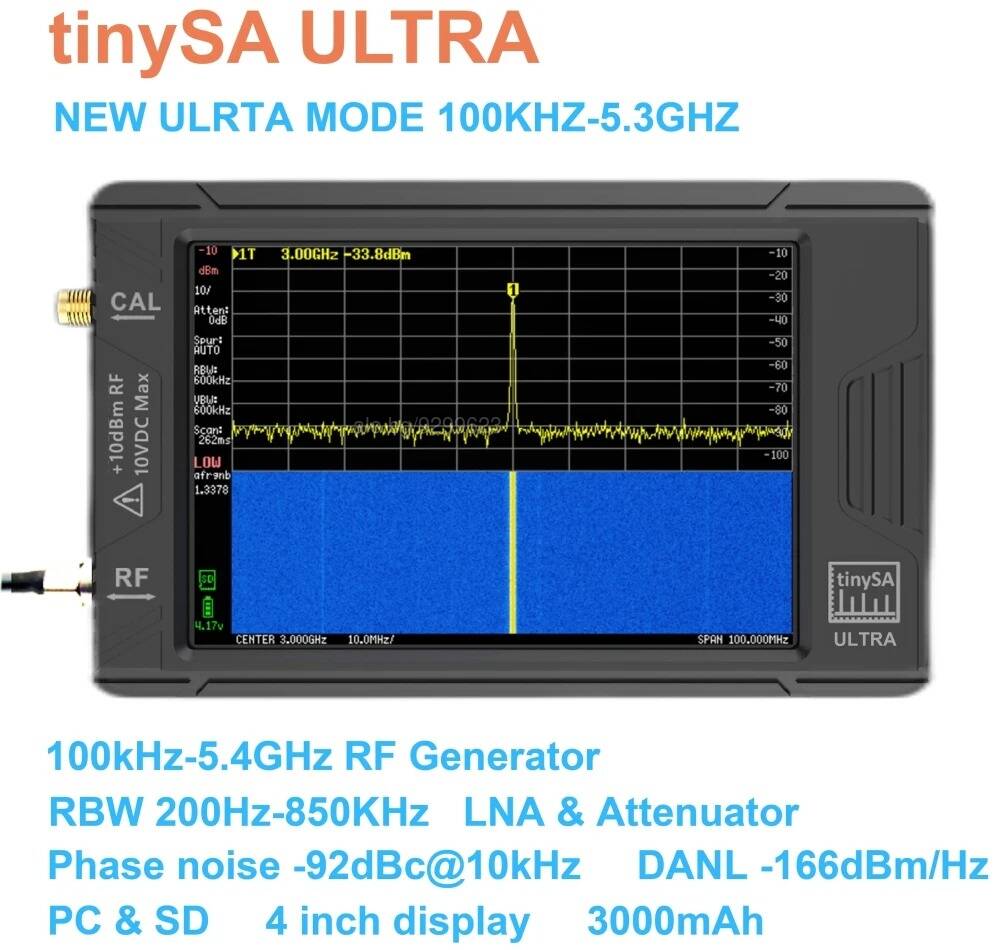

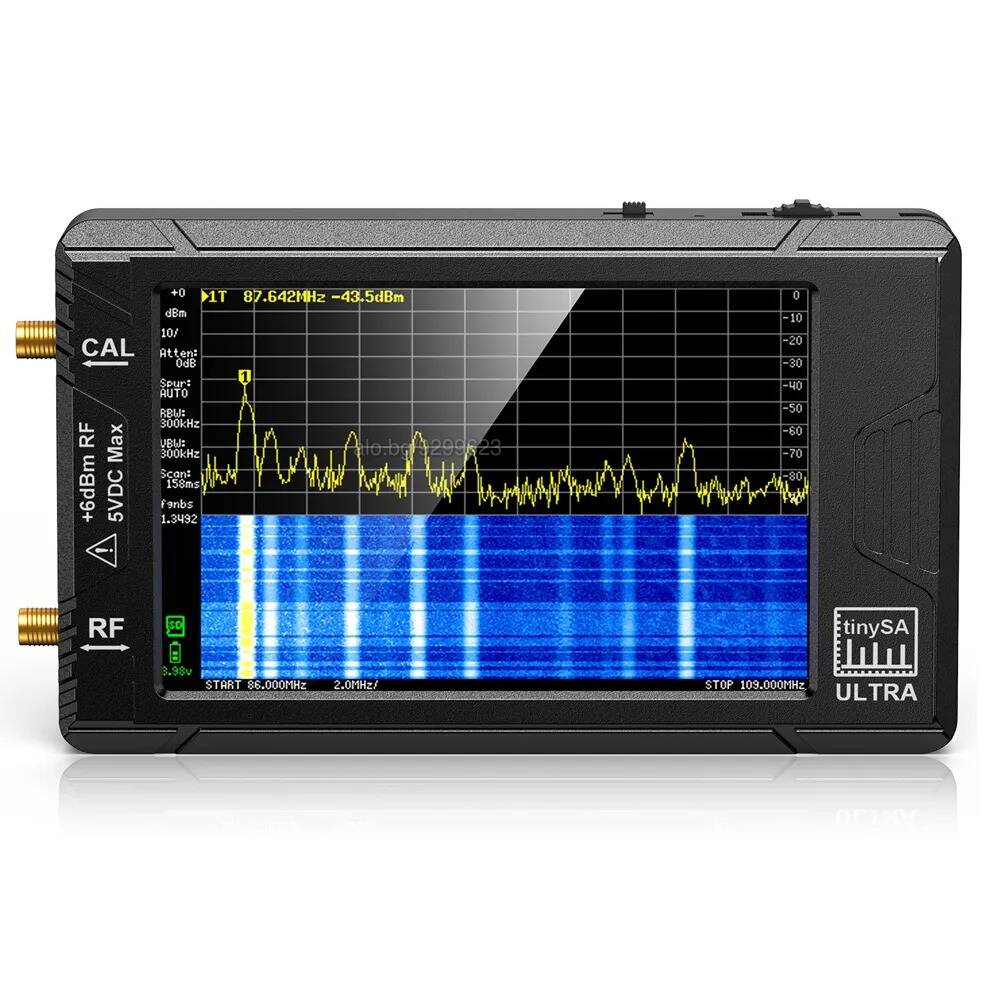

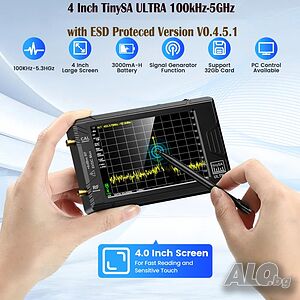

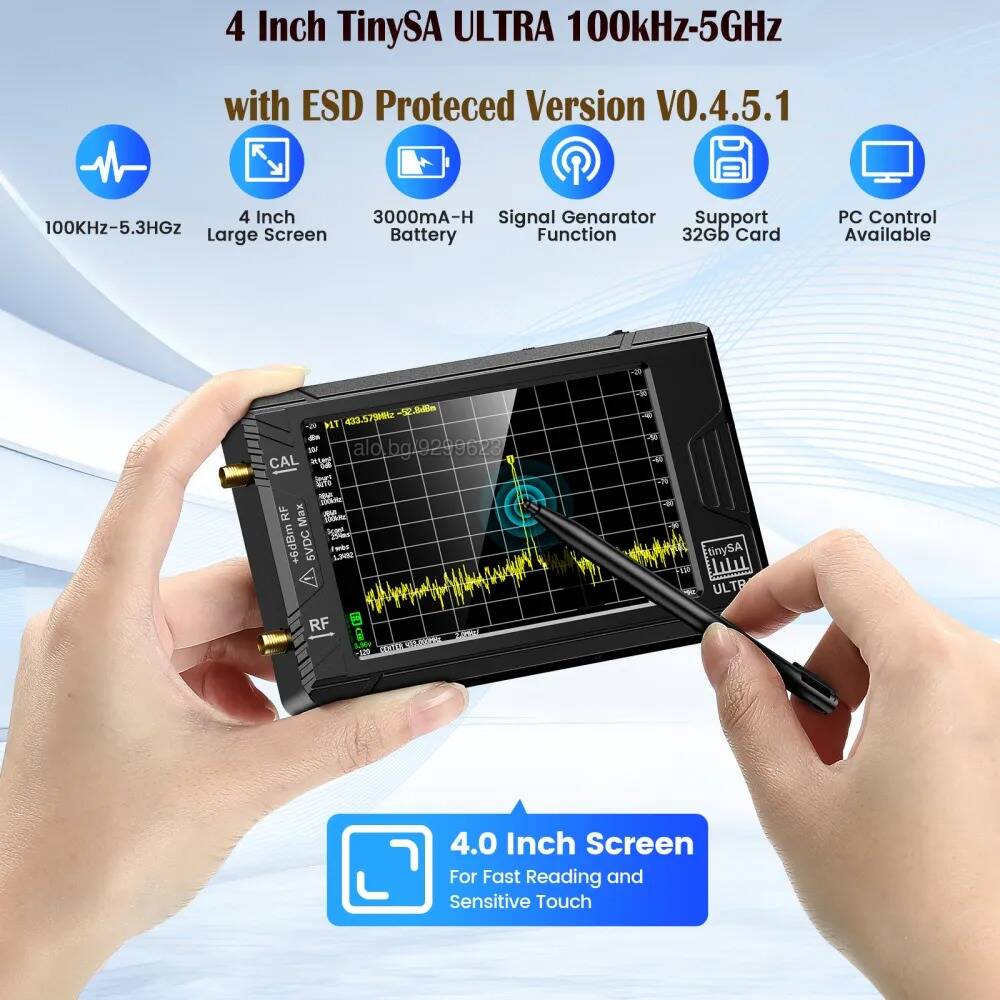

SA-02, Спектрален анализатор, 4” сензорен екран, обхват 100kHz-5.3GHz

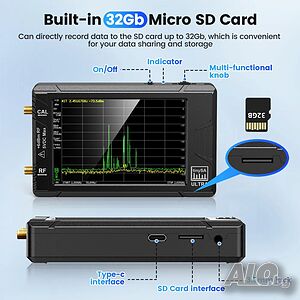

Tinysa ULTRA спектрален анализатор е с 4,0-инчов 480 x 320 голям сензорен дисплей, от 100 kHz до 5,3 GHz широк диапазон на измерване, с новата функция за ESD защита, продуктът има по-високо антистатично ниво и по-дълъг експлоатационен живот. Вградената 32Gb micro SD карта може директно да записва данни на картата, което е удобно за споделяне и съхранение на данни.

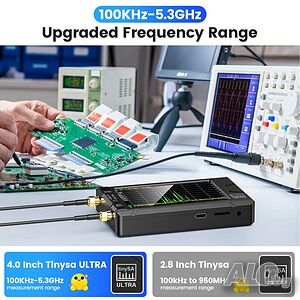

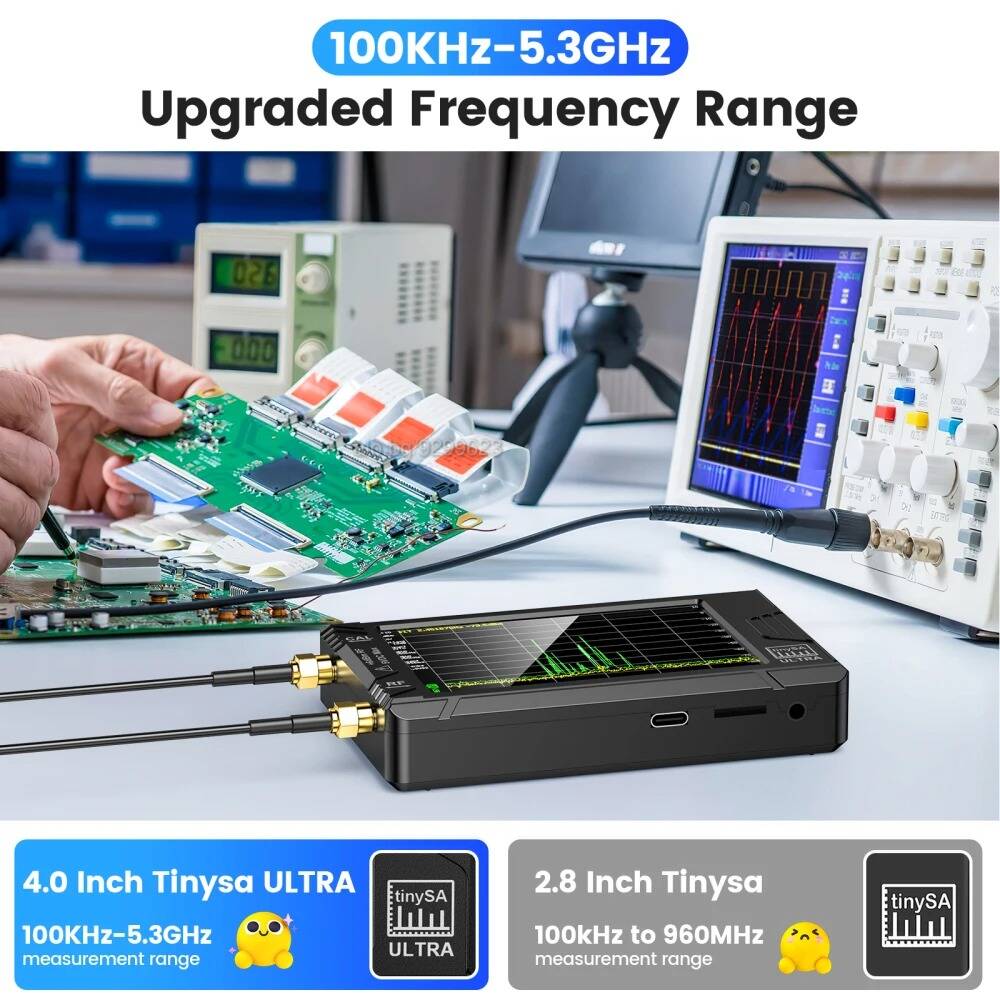

Честотен диапазон

В сравнение с tinysa (100kHz до 960MHz), подобрената tinysa ULTRA има 100kHz до 5,3GHz ултраширок измервателен честотен диапазон, спектрален анализатор за 0,1-800MHz, а при режим Ultra от 0,1MHz до 6GHz. Превключваеми разделителни лентови филтри за двете варира от 200Hz до 850kHz.

Многофункционален честотен анализатор и генератор на сигнали 2 в 1

Когато не се използва като спектрален анализатор, той може да се използва като генератор на сигнали, с изход на синусоида между 0,1-800MHz или изход с квадратна вълна или двоен тон до 4,4GHz.

Вграден генератор на калибровъчен сигнал, който се използва за автоматичен тест.

PC контрол

Свързан към компютър чрез USB, той се превръща в контролиран от компютър спектрален анализатор или генератор на сигнали. Tinysa-APP прехвърля данни директно към компютъра. USB интерфейсът изпълнява CDC протокол и има голям набор от команди, които могат да бъдат извикани през серийния интерфейс. Тези команди могат да се използват за извършване на измервания или актуализиране на вътрешни настройки. Драйверът за Windows ще се инсталира автоматично след свързване към компютър с Windows. Драйверът за Linux е вграден в ядрото.

Изключително дълъг живот на батерията

Tinysa ULTRA разполага с вградена акумулаторна батерия от 3000 mah, кабел за зареждане и LED индикатор при заредена батерия. Батерията е напълно заредена в рамките на 3 часа.

200Hz-850kHz RBW

RBW е едва 200 Hz, което може ефективно да разграничи съседни сигнали и да отговори на изискванията на SSB двусателитен интермодулационен тест. Атенюатор на входна стъпка от 0dB до 31dB (не може да се използва в комбинация с LNA).

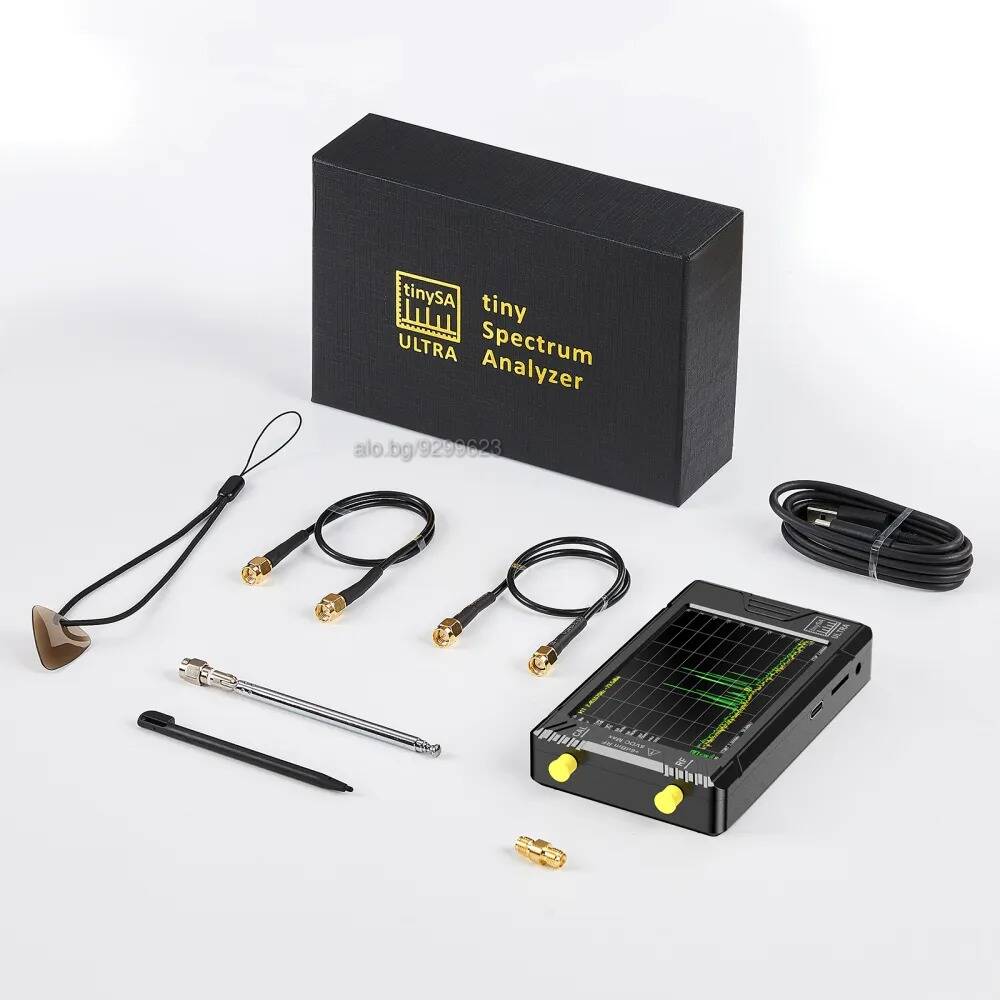

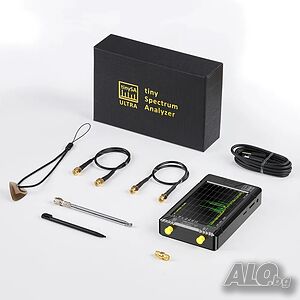

Комплекта включва:

1x Tinysa ULTRA спектрален анализатор
2 x 30cm ALSR100 SMA кабела
1 x USB Type-C кабел за данни
1 x SMA-SMA цилиндричен конектор
1 x антена със SMA конектор
1 x 32 GB MicroSD карта (поставена в хоста)
