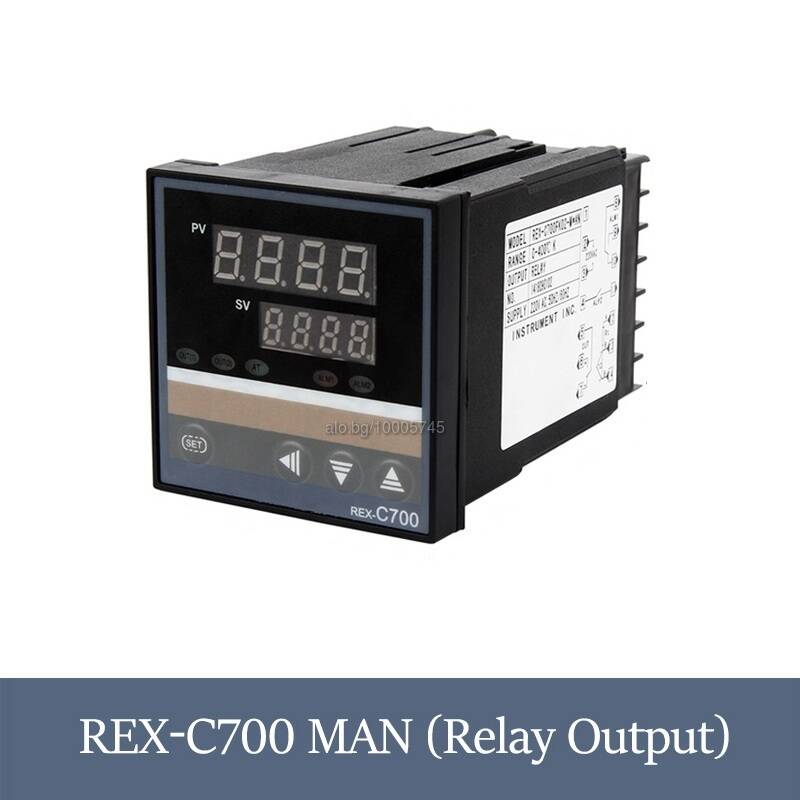

Термоконтролер REX C700 на 220V, терморегулатор -199 до 1372° C, Изход реле NO + NC, датчици K, J, P..

Професионален термоконтролер rex C700 с работа в режим на охлаждане, загряване, ПИД закон за управление и хистерезис. Възможност на избор в ПИД режим на (пропорционален, диференциален или интегрален закон) или използване с настроен хистерезис. Този термоконтролер работи с датчици K-тип, J-тип, S,K,E,Wre3 ~ Wre25 както и температурни съпротивления PT100 и Cu50.

Характеристики:

Модел: REX C700
Двоен дисплей: Актуална стойност (PV) и зададена стойност (SV)
Температурен обхват: -199 до 1372° C (в зависимост от температурния датчик обхвата може да е различен)
Точност: 0.1 / 1.0 градуса
Режими на работа: охлаждане, загряване, ПИД и хистерезис
Изход за управление: релеен до 750W NO / NC
Изход за аларма: релеен изход 750W NO(звукова, светлинна или друга сигнализация)
Работно напрежение: DC 220V
Време за измерване: 0.5 сек
Поддържа датчици: Термодвойки К, J,S,K,E,Wre3 ~ Wre25 и температурни съпротивления PT100 и Cu50
Размери: 48 х 48 x 100 мм

В комплекта няма температурен датчик. За да използвате термоконтролера е необходимо да си закупите някои от най-популярните датчици K-тип, J-тип или PT100.

Схема на свързване:

1. Захранване на 220V

2. Захранване на 220V

3. Реле NO / Реле NC

4. Реле NO

5. Реле NC

6. Алармен изход за сигнализатор

7. Алармен изход за сигнализатор

8. Термо - съпротивлението Pt100 червен кабел

9. Термодвойка син кабел / Термо - съпротивлението Pt100 син кабел

10. Термодвойка червен кабел / Термо - съпротивлението Pt100 син кабел

Забележка:

При работа с термо-съпротивление PT100 свързвате червен кабел на 8 и син кабел на 9 и 10.
Изходи за NO са 3 и 4, а за NC са 3 и 5.
