Височинен регулатор за Плазма ЦПУ THC Plasma CNC Регулатор на височината на плазмена горелка

ОПИСАНИЕ
Описание на устройството:

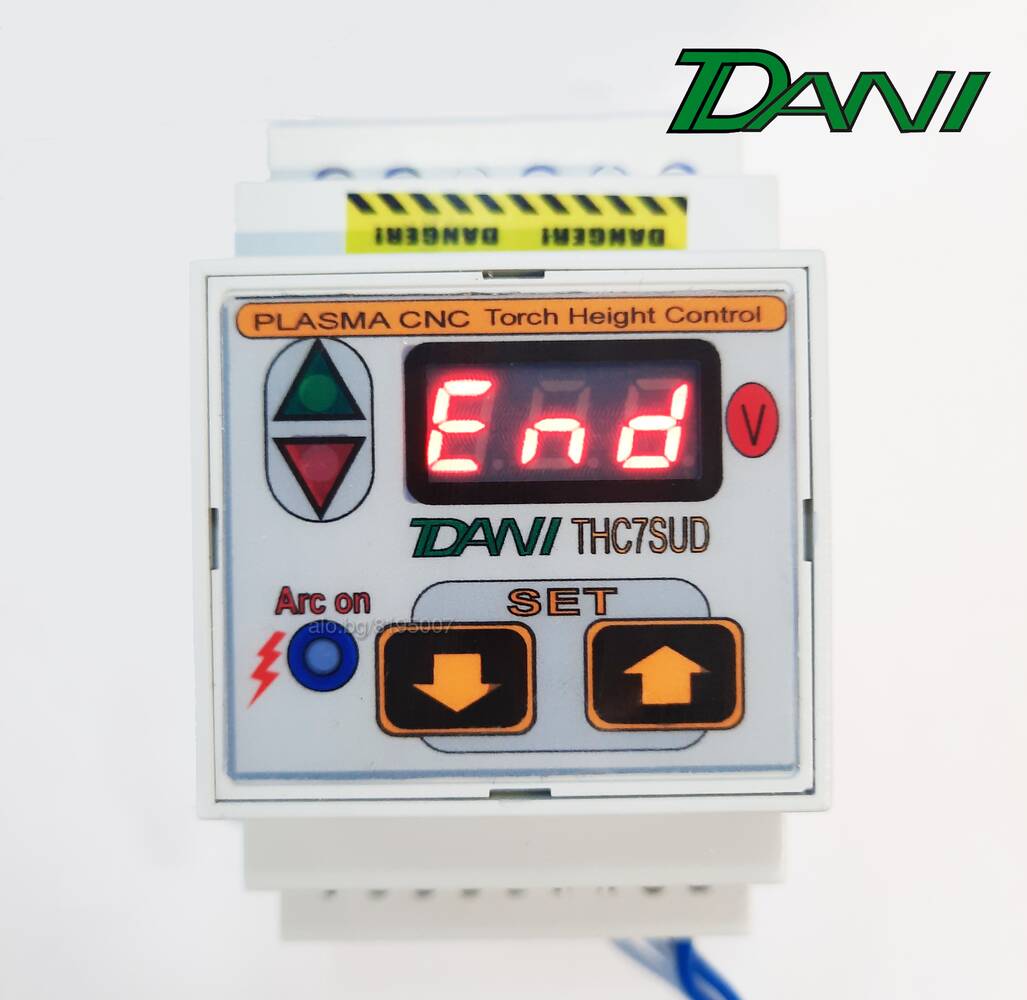

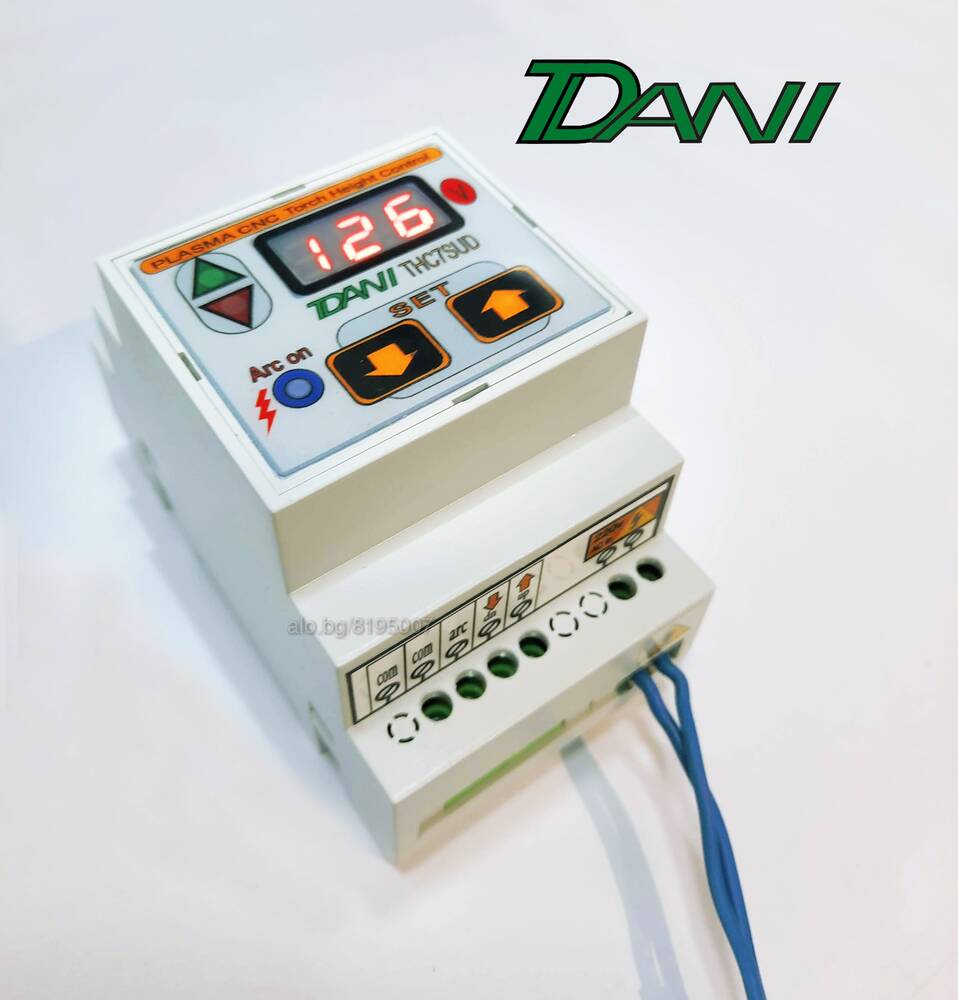

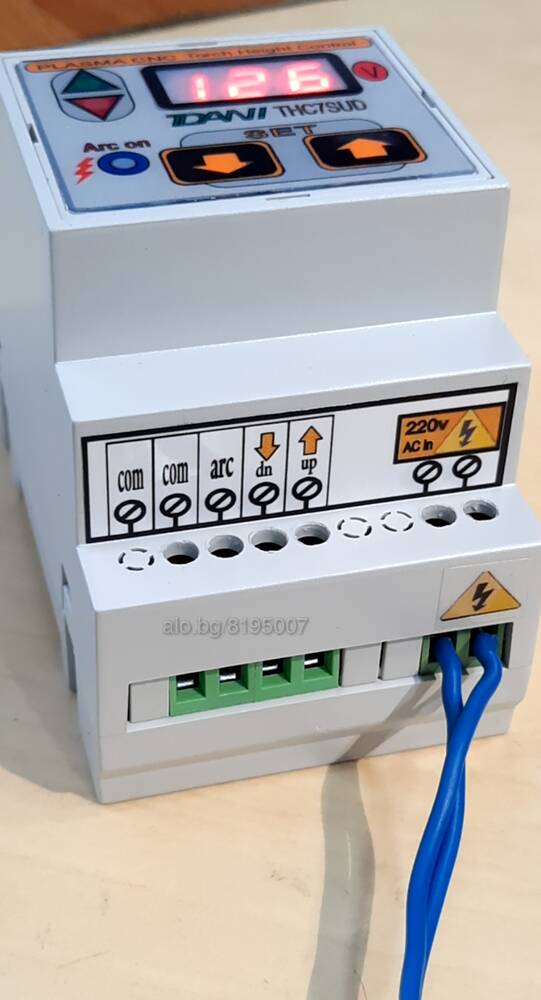

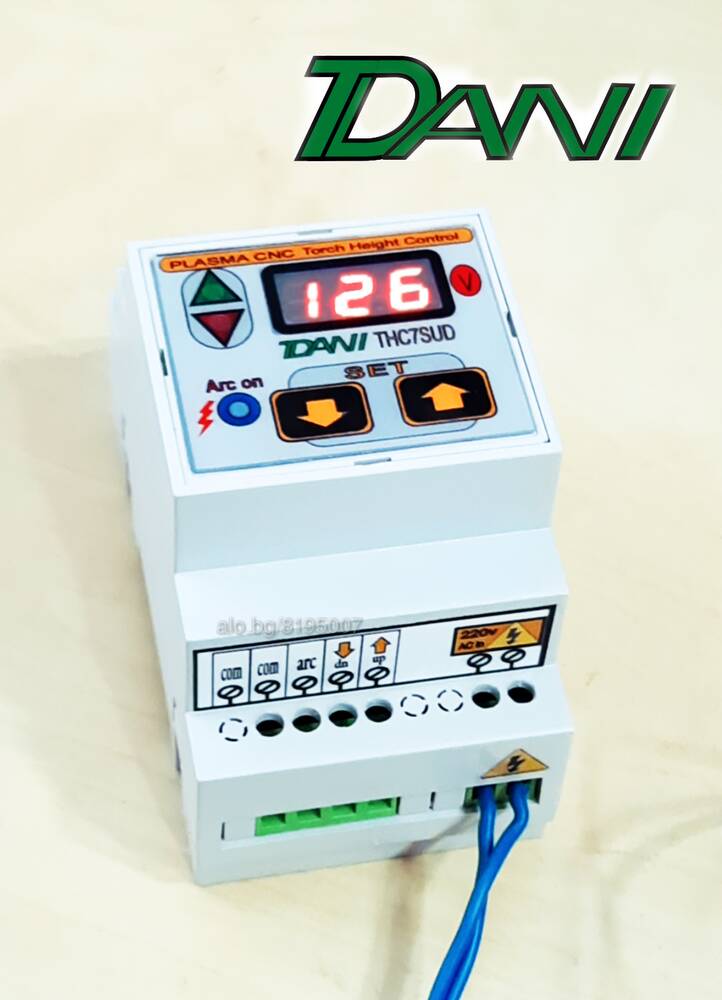

Dani THC7SUD
(Интерфейс изход сигнали за Нагоре, Надолу и Наличие на режеща дъга)(Up/Down/Arc on).
Принцип на работа:
Плазмените машини използват постоянно токово захранване за рязане на стомана. Докато тока на плазмата е постоянен (регулируем от оператора), напрежението се променя, когато разстоянието между върха на горелката и металната плоча се променя. Когато разстоянието между горелката и рязащата плоча се увеличи, напрежението на дъгата се увеличава, а когато горелката се приближи до плочата, напрежението на дъгата ще намалее. Напрежението на горелката може да варира от 10 до 400 волта (или повече), в зависимост от модела на плазмената резачка. Контролерът на височината на горелката (THC) постоянно измерва промените в напрежението и поддържа постоянно разстояние между горелката и рязащата плоча, като изпраща сигнал до двигателя на оста ”Z”, за да се движи нагоре или надолу. Dani THC използва вътрешен делител на напрежението, сглобен от висококачествени компоненти, за да превърне високите напрежения на горелката в четими безопасни стойности и прецизни филтри за защита на процесора от високочестотни смущения, идващи от рязащата горелка. THC изчислява стойностите на измерванията и ги преобразува в контролен сигнал за моторизиран ост ”Z”. Dani THC използва микроконтролер от последно поколение (Atmega328) с настроими 9 параметра, използвайки 2 бутона и 3 светодиода, които съответстват на изходните сигнали (Дъга ВКЛ., Нагоре и Надолу)(Arc on,Up,Down), 3 цифрено 7-сегментно LED дисплей (устойчив на смущения и високи честоти). Dani THC е изграден с най-висококачествени компоненти, за да гарантира безопасна, здрава и надеждна дългосрочна работа.

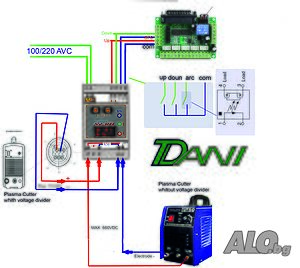

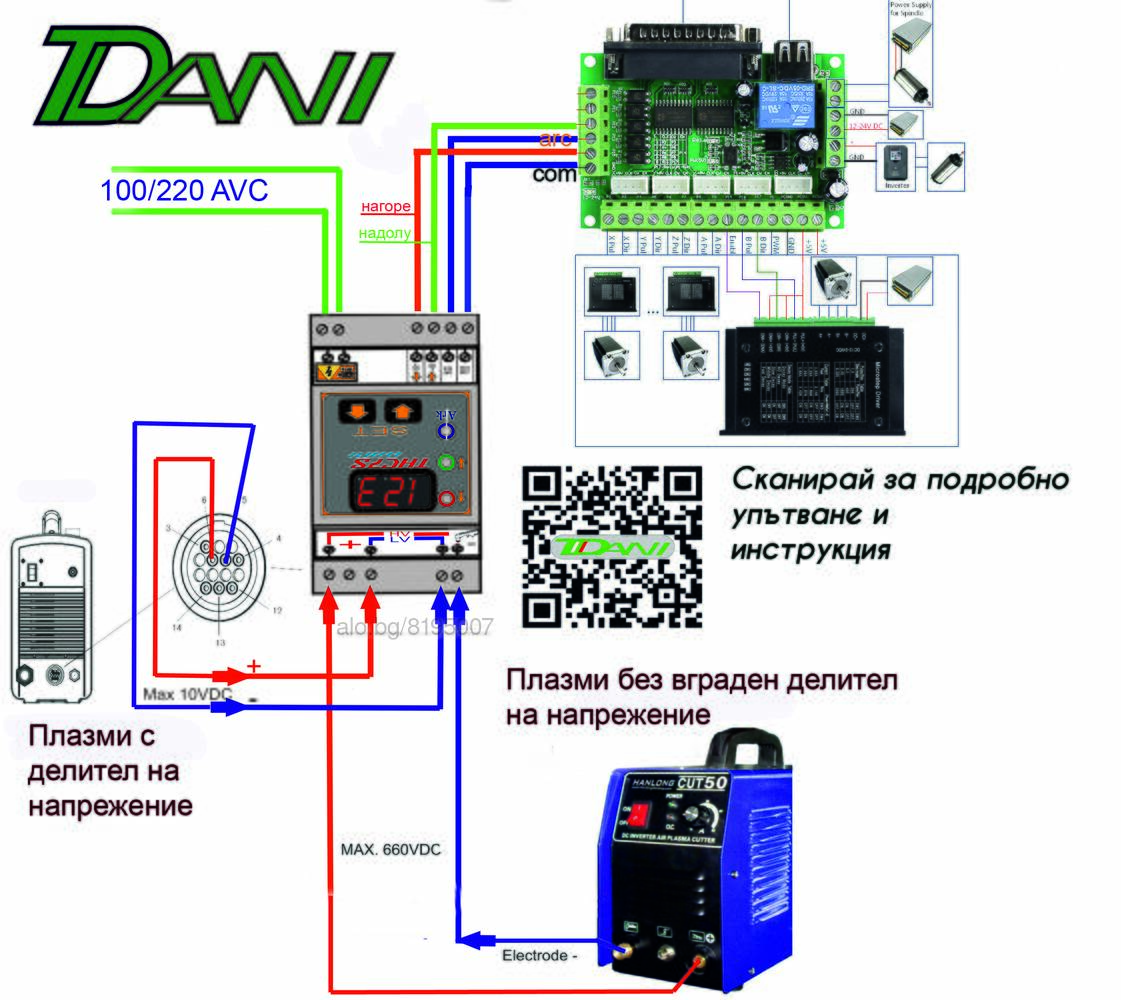

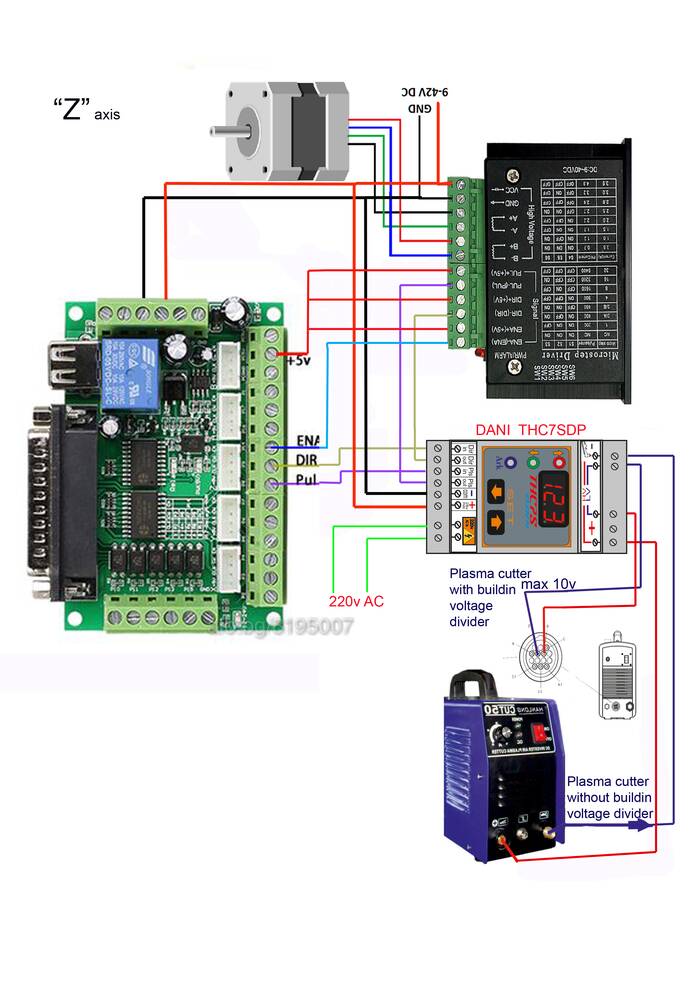

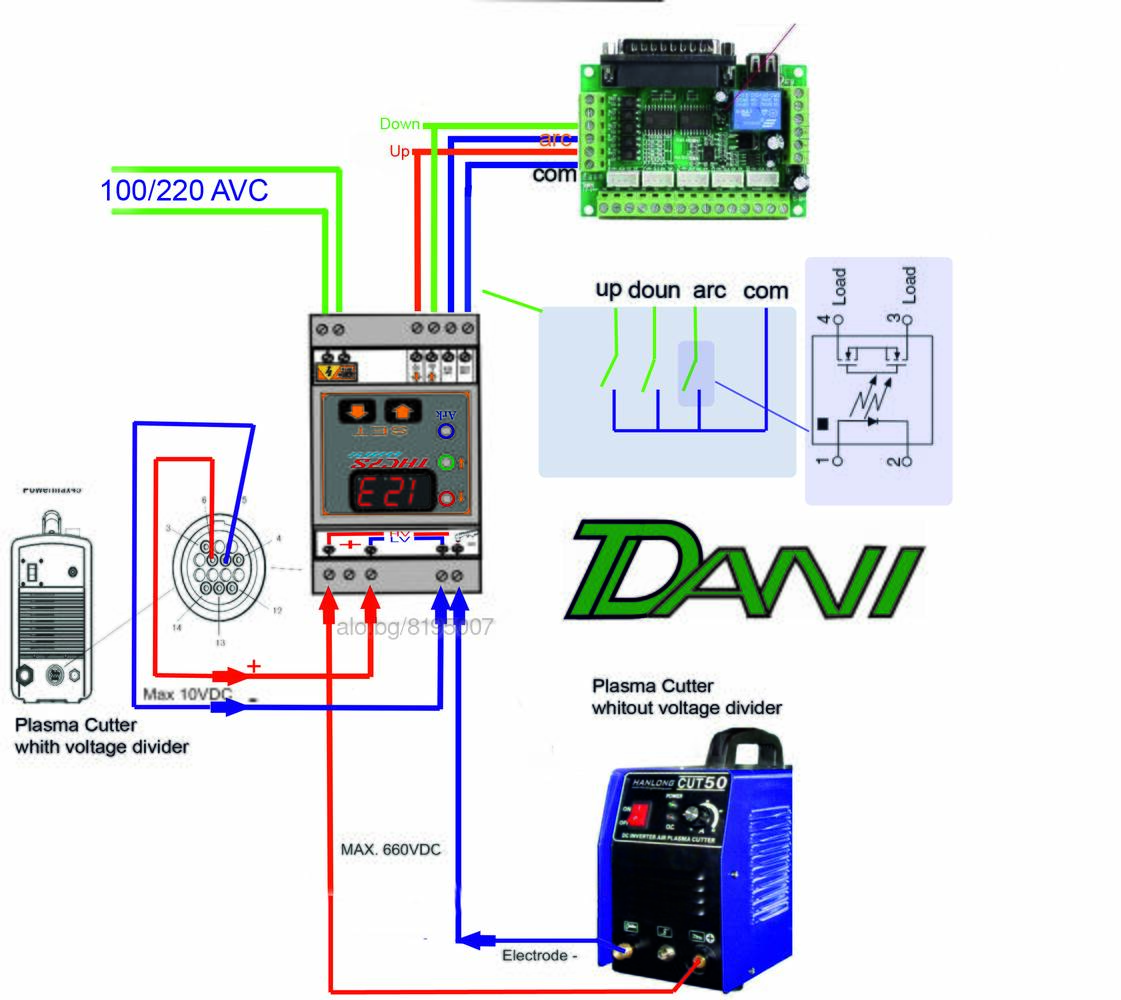

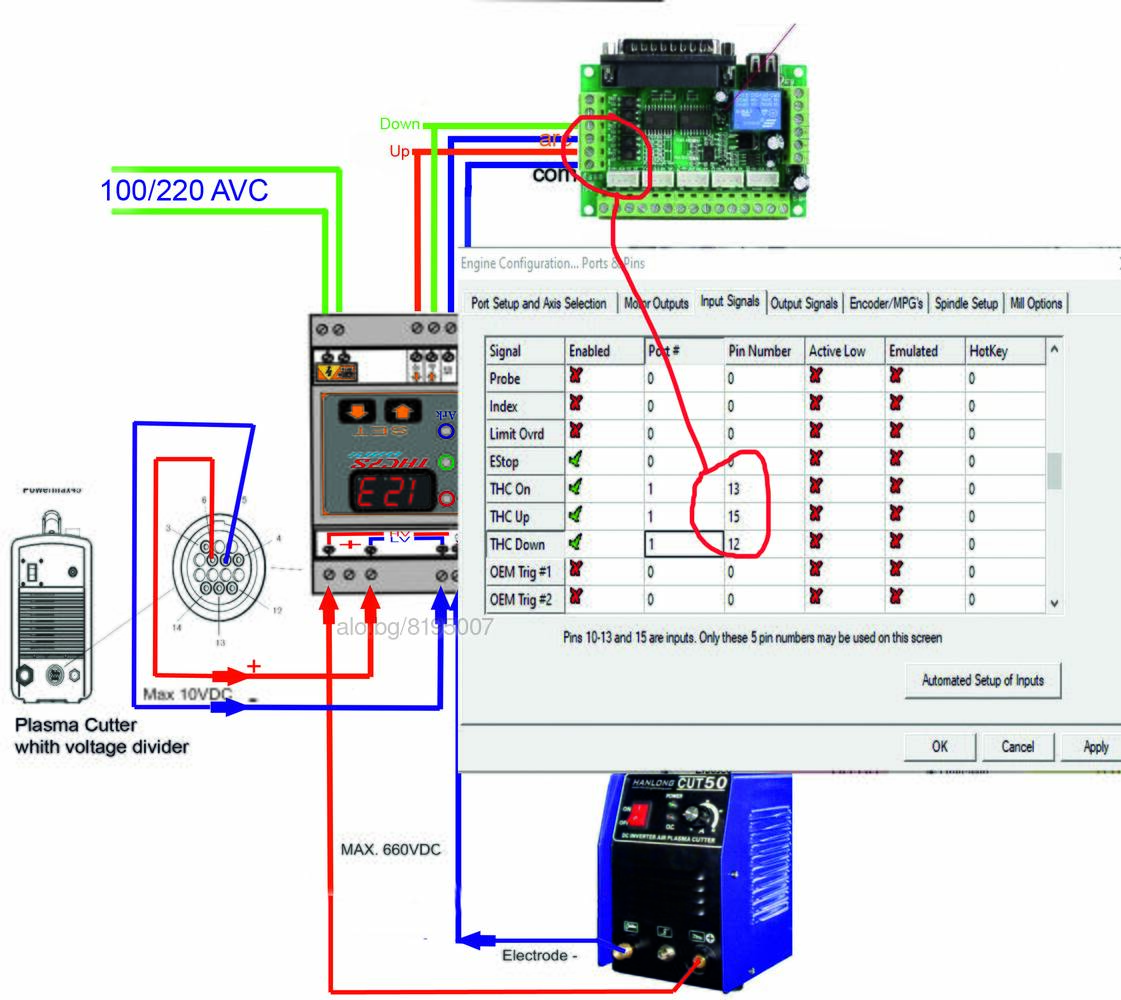

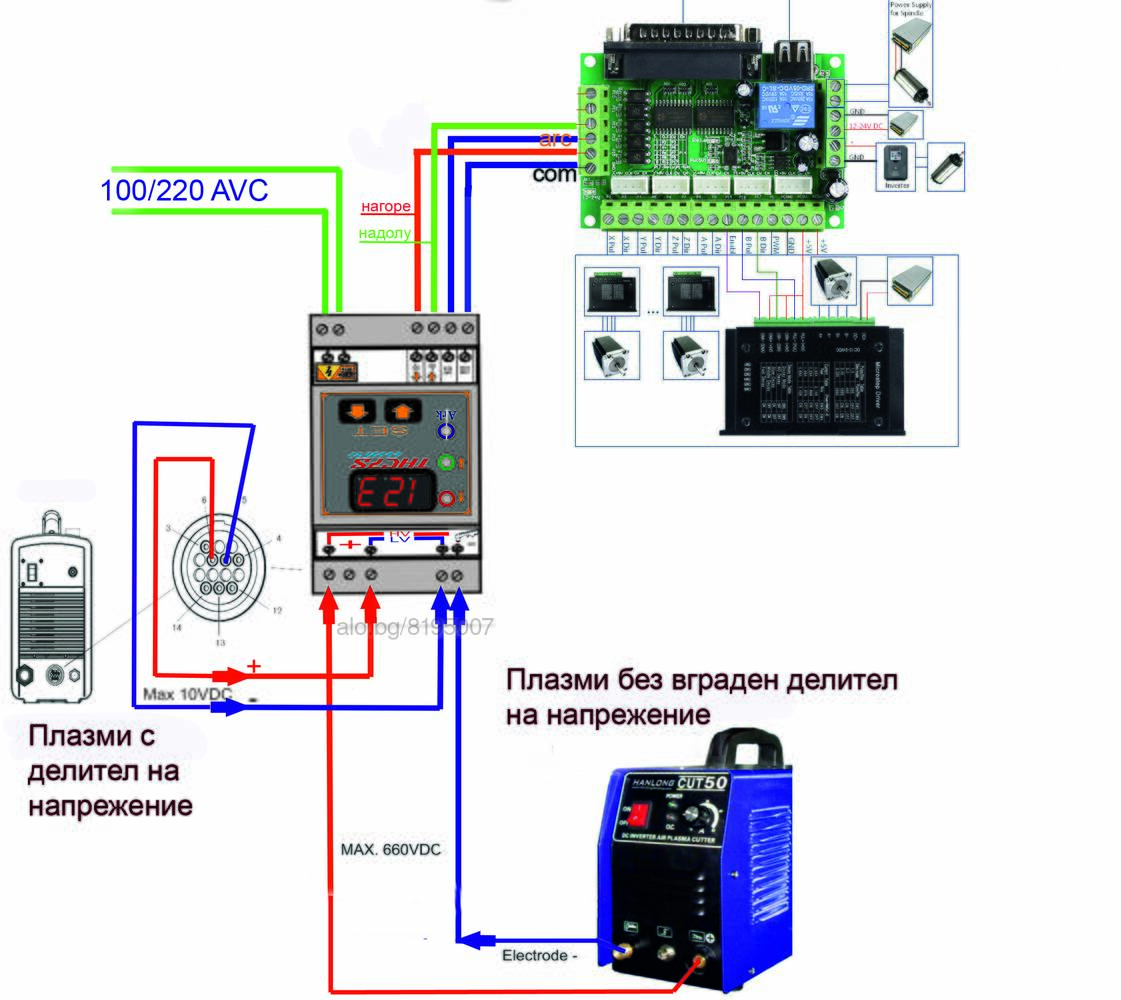

Dani THC7SDP (Up/ Doown/)(изходи за сигнали за Нагоре, Надолу и наличие на дъга) е устройство, кето в зависимост от разтоянието между плазмената горелка и металната плоча, изпраща сигнали към контролния борд, а той от своя страна към компютъра (Mach3) за да коригира разстояние между плазмената горелка и металната плоча, ако поради неравности то се е променило. Така Dani THC подържа разтоянието винаги еднакво независимо от кривините на метала. Много важно за този модел е вашия контролен борд да подържа ТХЦ функция. Всички контролни бордове с паралелен интерфейс са подходящи за този контролер, но някой от USB или LAN интрфейс ( сериина комуникация ), не подържат THC функция. В този случай можете да използвате моделите с (Dir/Pulse)вход и изход - Dani THC7,9,11 DP), които работят с всички видове контролни бордове.

Линк към PDF на ръководството за операции: https://files.fm/unifixdb
Линк към видеа: https://youtu.be/cmACnYxtp04

Дани THC7SUD разполага с 8 параметра в менюто:
*Задаване напрержение на рязане(регулиране на разстоянието между горелката и металната плоча)
*Хистерезис (Толеранс )
*Време на забавяне (пробиване)
*Горна граница на напрежението на рязане
*Долна граница на напрежението на рязане
*Делител (калибрация на напрежението)
*Гладкост
*Тест

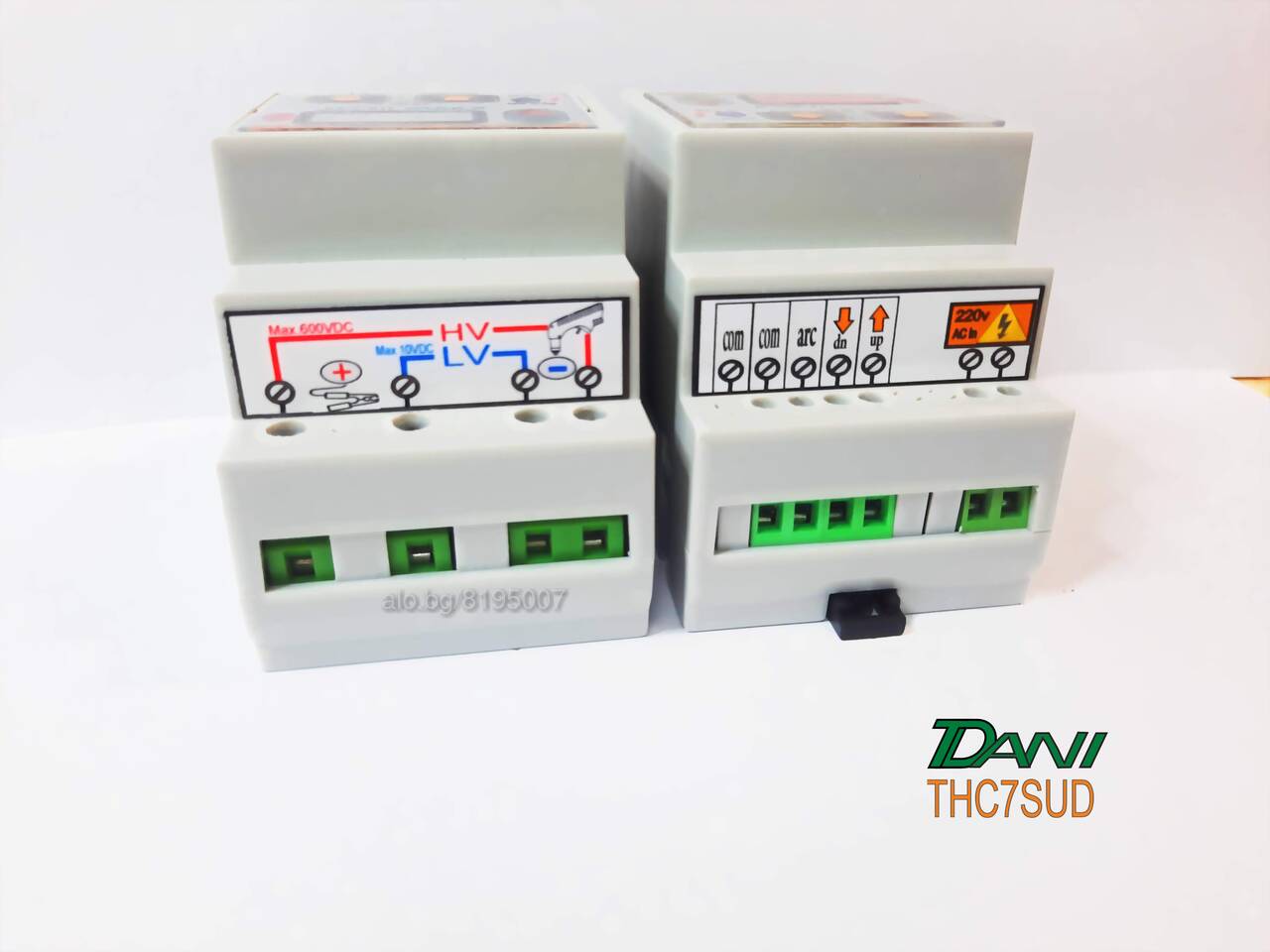

Характеристики:
*Всички входове и изходи са оптоизолирани.
*Захранване (85 - 240) VAC
*Измерване на напрежението: 10-360VDC
*Вграден делител на напрежението (съотношение 1:1 или 1:50)
*Подходящ за HF и NonHF плазменни резачки
*Максимално входно напрежение до 1000VDC
*Корекция на височината на горелката в реално време
*Самостоятелно устройство (може да се използва без компютър)
*Монтиране на DIN релса

Може да се използва с:
> MACH3 съвместим
> Съвместим с всички паралелни портови CNC Breakout Boards
> Съвместим с USB или LAN CNC Контролни бордове(BOB) Подъържащи THC функция.
!!! Гаранция за удовлетворение с възможност за връщане на парите до 30 дни.
